智能直流高壓發生器結構講解

智能型直流高壓發生器是在我公司推出的新一代智能化產品。該產品主要技術特點及功能有：①采用大屏幕點陣液晶顯示屏，并具有人機對話功能；②氧化鋅避雷器全自動測量功能：重復性好，精度高；③自動試驗功能：預設試驗電壓，輸出電壓可恒壓保持；④自動計時功能：對試驗加壓時間進行預設置并計時，計時完畢后自動降壓；⑤高壓過壓整定采用微處理器比較，精度高，可靠性好；⑥保留手動試驗模式。⑦數據存儲功能，可即時捕獲試驗參數和自動保存試驗結果；⑧根據電磁兼容性理論，采用特殊屏蔽、多級隔離和接地等保護措施有機結合，設備在承受額定電壓放電時不損壞。本試驗器廣泛適用于對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗。

1.控制桿：用于設置參數和調節電壓。

可對它進行旋轉和按動操作。其中按動分為短按和長按，“短按"為選擇確認或切換功能，“長按"為退出功能；“旋轉"為切換選擇或升降壓功能。視不同界面操作功能略有差異，可參照屏顯提示操作。

2.電源開關：控制整機電源的通斷。

3.高壓斷/電源指示燈、按鈕：綠色，帶指示燈按鈕。燈亮指示當前為高壓關斷狀態，電源已接通。在紅燈亮狀態下，按下該綠色按鈕，紅燈滅綠燈亮，高壓回路切斷。

4.高壓通指示燈、按鈕：紅色，帶指示燈按鈕。燈亮指示當前為高壓開通狀態，可輸出或已輸出高壓。在特定的狀態界面里，綠燈亮狀態下，按下該色紅按鈕，紅燈亮綠燈滅，表示高壓回路接通，此時可升壓試驗。

5.0.75UDC1mA按鈕：黃色，帶指示燈按鈕。在高壓接通狀態下，當電壓升至某一數值時，按下該按鈕，電壓降至原來數值的75%，并穩定在此數值。此功能專為氧化鋅避雷器測試0.75UDC-1mA下的泄露電流而設置。測試完畢后，自動降壓至零，并返回試驗結果。

6.打印機

7.液晶顯示屏：320X240點陣LCD，顯示各種設置參數、試驗狀態、結果、提示信息等內容。

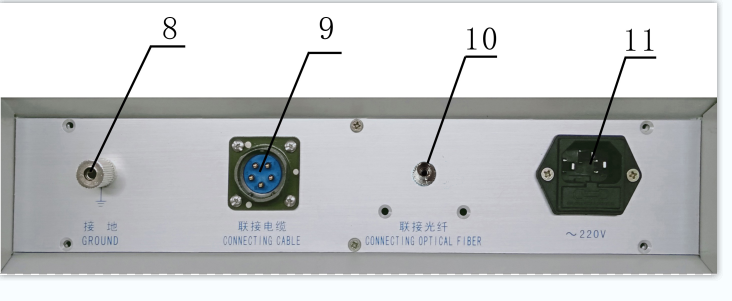

8.接地端子：此接地端子與倍壓筒接地端子及試品接地聯接為一點后再與接地網相連。請使用隨機專配的接地線組。

9.聯接插座：用于控制箱與倍壓單元的功率及信號聯接。通過專配五芯電纜將中頻逆變電壓輸出至中頻變壓器，并將高壓電壓、電流取樣信號返回輸入至控制箱。聯接時只需將電纜插頭上的紅點對準插座上的紅點順時針方向轉動到位即可。拆線時反方向轉動電纜插頭。

10.RS-232/光纖微安表接口：用于與光纖微安表（上位機）聯機通訊。

11.電源輸入插座：用隨機配備的電源線與供電電源連通。電源型式：AC 220V，單相50/60Hz。該電源插座內自帶保險絲。

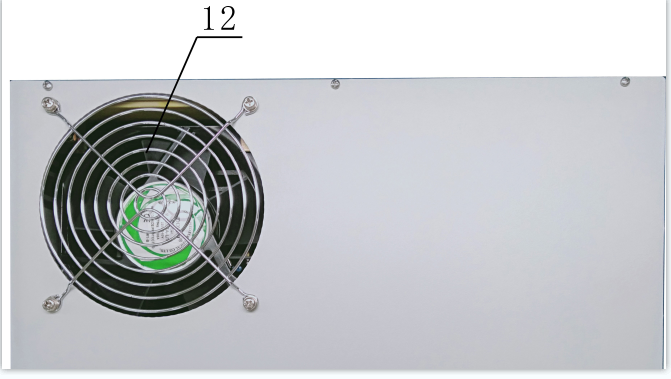

12.風扇：用于控制箱內功率器件散熱。

具備測量雙節氧化鋅避雷器不拆卸母線測試設備面板圖如下（該功能為選配）：。

（一）倍壓筒

1．均壓帽            2. 高壓引出接線柱       3.倍壓筒   4．上節倍壓筒        5.上下節聯接法蘭        6.下節倍壓筒

7．中頻變            8.接地端子              9.聯接插座              10．Y型伸縮式撐腳
